FZN25-12D/630-20型交流高壓真空負荷開關

產品關鍵詞：電力制造、電力設備、電纜分支箱

所屬分類：

中壓開關元件

咨詢熱線：

0566-4877777

產品咨詢

相關產品

產品介紹

產品介紹

　　FZN25-12D/630-20型交流高壓真空負荷開關是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作為電氣設施的保護和控制，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流。

　　配有手動和電動機操作機構，便于實現電力系統的三遙控要求。

　　FZRN25-12D/T200-31.5型交流高壓真空負荷開關-熔斷器組合電器是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作負荷控制和短路保護之用。配裝的接地開關，可以承受短路電流。操動機構可手動和電動，便于實現電力系統的三遙控要求。

產品特點

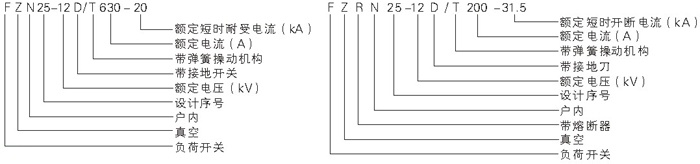

　　型號及含義：

　　正常工作環境條件：

　　周圍空氣溫度不高于+40攝氏度,不低于-25攝氏度。

　　海拔不超過1000m。

　　相對濕度：日常均值不大于95%，月平均值不大于90%。

　　周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

　　無經常性的劇烈振動。

技術參數

序號	項目		單位	參數
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定電流		A	630	125
4	額定絕緣水平	1min工頻耐受電壓(有效值)	kV	滅弧室斷口30
				對地及相間42；隔離斷口48
		雷電沖擊耐受電壓(峰值)	kV	對地\相間75；隔離斷口85
5	額定動穩定電流(峰值)		kA	50	-
6	4S熱穩定電流		kA	20	-
7	額定有功負載開斷電流		A	630	125
8	額定閉環開斷電流		A	630	125
9	額定電纜充電開斷電流		A	10	10
10	額定開斷空載變壓器容量		kVA	1600	1600
11	額定斷路開斷電流		kA	-	31.5
12	額定轉移電流		A	-	2000
13	熔斷器型號			-	SDLAJ-12,SFLAJ-12
14	撞擊器輸出能量		J	-	2-5(中等)
15	額定短路關全電流		kA	50
16	接地開關額定動穩定電流(峰值)		kA	50
17	接地開關2S熱穩定電流		kA	20
18	輔助回路額定電壓		V	AC DC220 AC Dc110
19	機械壽命		次	10000
